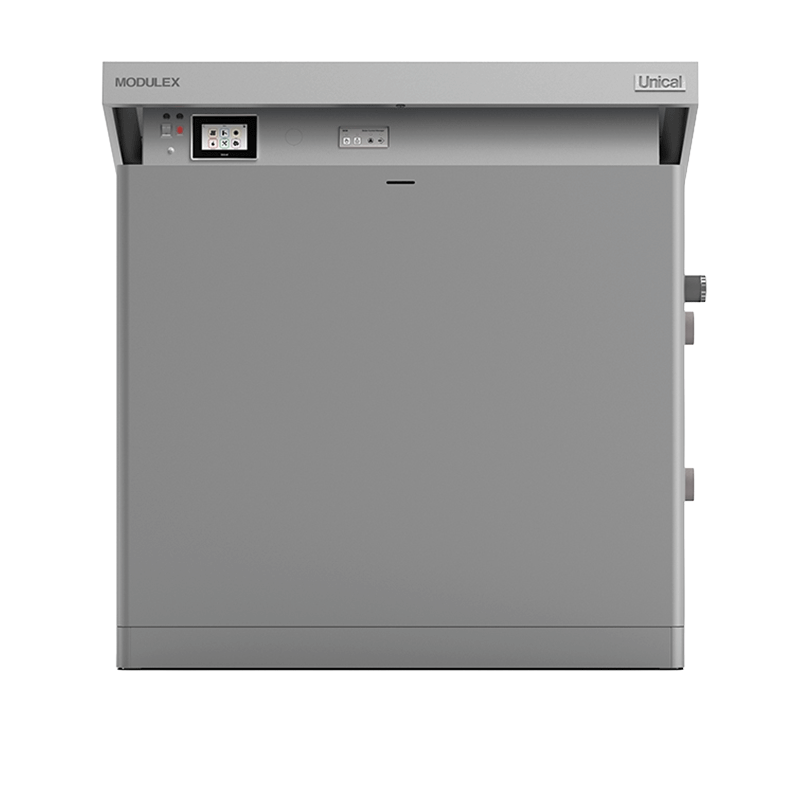

Kocioł kondensacyjny gazowy MODULEX EXT 100
  • Kocioł kondensacyjny gazowy MODULEX EXT 100
  • Kocioł kondensacyjny gazowy MODULEX EXT 100

Kocioł kondensacyjny gazowy MODULEX EXT 100

Gazowy kocioł kondensacyjny Unical MODULEX EXT to wydajne rozwiązanie dla wymagających kotłowni komercyjnych, usługowych i technicznych, oferujące szeroki zakres mocy 100-350 kW oraz modulację nawet do 1:29. Dzięki wysokiej sprawności do 98,2%, kompaktowej konstrukcji i elastycznym możliwościom montażu świetnie sprawdza się zarówno w nowych, jak i modernizowanych instalacjach grzewczych. Zaawansowana automatyka z komunikacją Modbus i E-bus umożliwia wygodne sterowanie pojedynczym kotłem lub zespołem urządzeń.

help_outlineZapytaj o produkt
Kocioł kondensacyjny gazowy MODULEX EXT 100

Kocioł kondensacyjny gazowy MODULEX EXT 100

Gazowy kocioł kondensacyjny Unical MODULEX EXT to wydajne rozwiązanie dla wymagających kotłowni komercyjnych, usługowych i technicznych, oferujące szeroki zakres mocy 100-350 kW oraz modulację nawet do 1:29. Dzięki wysokiej sprawności do 98,2%, kompaktowej konstrukcji i elastycznym możliwościom montażu świetnie sprawdza się zarówno w nowych, jak i modernizowanych instalacjach grzewczych. Zaawansowana automatyka z komunikacją Modbus i E-bus umożliwia wygodne sterowanie pojedynczym kotłem lub zespołem urządzeń.

Akceptuję zasady polityki prywatności



Bezpieczne i pewne zakupy



Szybka wysyłka



Satysfakcja gwarantowana

MODULEX EXT - karta produktu
Gazowy kocioł kondensacyjny

MODULEX EXT

Flagowy kocioł katalogu Unical, zaprojektowany do wymagających kotłowni, w których liczy się wysoka moc, modulacja, sprawność i swoboda montażu. Kompaktowa obudowa o długości poniżej 1,7 m ułatwia ustawienie urządzenia nawet tam, gdzie przestrzeń techniczna jest ograniczona.

100-350 kW Zakres modeli EXT dopasowany do większych instalacji grzewczych.
do 1:29 Szeroki stosunek modulacji w najwyższej wersji urządzenia.
98,2% Sprawność cieplna przy mocy znamionowej dla modelu EXT 350.
Kocioł kondensacyjny MODULEX EXT

Konstrukcja do pracy w profesjonalnej kotłowni

Sercem MODULEX EXT jest wymiennik złożony z członów ze stopu Al/Si/Mg. Duża średnica przepływu wody i modułowa budowa wspierają stabilną pracę, a każdy element grzewczy korzysta z palnika premiksowego, który pomaga utrzymać wysoką modulację oraz niską emisję do atmosfery.

Elektronika kotła zarządza maksymalną modulacją i optymalną kondensacją, dzięki czemu urządzenie może pracować efektywnie przez cały sezon, również wtedy, gdy zapotrzebowanie instalacji zmienia się dynamicznie.

  • Wymiennik członowy ze stopu aluminium, krzemu i magnezu
  • Palniki premiksowe o niskiej emisji
  • Równomierne wykorzystanie elementów grzewczych
  • Automatyka wspierająca sprawną kondensację
Widok konstrukcji kotła MODULEX EXT
Modułowa budowa kotła MODULEX EXT

Elastyczny montaż i wygodne prowadzenie instalacji

MODULEX EXT został przygotowany z myślą o kotłowniach, w których układ przewodów bywa równie ważny jak sama moc urządzenia. Możliwość zmiany położenia komina, przyłączy wodnych i gazowych oraz przygotowanie do poboru powietrza z zewnątrz pozwalają logicznie dopasować kocioł do istniejącej przestrzeni technicznej.

Dzięki ograniczonym gabarytom jednostki można wprowadzić wysoką moc grzewczą bez ciężkiego układu zabudowy. To szczególnie istotne przy modernizacjach oraz w obiektach, gdzie trzeba zachować czytelny dostęp serwisowy.

Długość obudowy < 1,7 m Łatwiejsze ustawienie
Temp. pracy do 85°C Maksymalna temperatura
Ciśnienie 6 bar Maks. ciśnienie obiegu
Akustyka 52 dB(A) Poziom ciśnienia

Sterowanie pojedynczą jednostką lub zespołem kotłów

Automatyka MODULEX EXT może zarządzać nie tylko pojedynczym kotłem, ale także pracą wielu jednostek połączonych w zespół grzewczy. Moduł BCM z komunikacją Modbus i E-bus otwiera drogę do zdalnego nadzoru oraz integracji z instalacją obiektu.

Takie podejście pozwala precyzyjnie dopasowywać moc do realnego zapotrzebowania, ograniczać zbędne zużycie energii i utrzymywać wysoką kulturę pracy systemu przez cały rok.

  • Obsługa pracy kaskadowej wielu jednostek MODULEX EXT
  • Komunikacja Modbus i E-bus przez moduł BCM
  • Zarządzanie modulacją oraz pracą elementów grzewczych
  • Rozwiązanie przygotowane do zdalnego nadzoru kotłowni
Detale wykonania MODULEX EXT
Kocioł MODULEX EXT w nowoczesnej kotłowni

Ekonomia kondensacji w codziennej eksploatacji

Kocioł kondensacyjny jest inwestycją na lata, dlatego jego przewaga ujawnia się przede wszystkim w eksploatacji. MODULEX EXT wykorzystuje kondensację i modulację, aby ograniczać niepotrzebne zużycie paliwa w okresach zmiennego zapotrzebowania na ciepło. Przy rosnących kosztach energii to rozwiązanie, które pomaga myśleć o kotłowni długoterminowo, a nie wyłącznie przez pryzmat samego zakupu urządzenia.

Stabilna praca przy zmiennym obciążeniu

Urządzenie nie pracuje sztywno na jednej mocy. Modulacja pozwala dostosować intensywność pracy do aktualnego zapotrzebowania instalacji.

Niższe straty i wysoka sprawność

Wysoka sprawność spalania oraz praca w warunkach kondensacji wspierają racjonalne zużycie paliwa przez cały sezon grzewczy.

Dobór do modernizowanych obiektów

Kompaktowa forma, elastyczne przyłącza i szeroka gama mocy pomagają dopasować urządzenie zarówno do nowych, jak i modernizowanych kotłowni.

Dane techniczne modeli MODULEX EXT

Poniższe zestawienie porządkuje najważniejsze parametry z dokumentacji produktu. Na mniejszych ekranach tabela przewija się poziomo, dzięki czemu zachowuje czytelne wymiary i nie rozbija układu strony. Ze względu na wielkość ekranu, w tej wersji zaprezentowano dane dla bazowego modelu EXT 100.

Parametr EXT 100 EXT 116 EXT 150 EXT 200 EXT 250 EXT 300 EXT 350
Stosunek modulacji 1:8,31:9,71:12,51:16,71:20,81:251:29
Znamionowe obciążenie cieplne Qn [kW] 100116150200250300348
Znamionowa moc użytkowa 60/80°C Pn [kW] 97,2112,9146,1195,2244,5294341,7
Znamionowa moc użytkowa 30/50°C Pcond [kW] 100,1116150200,4251,3302,7354,6
Sprawność cieplna przy mocy znam. 60/80°C [%] 97,297,397,497,697,898,098,2
Sprawność spalania przy obciążeniu znam. [%] 97,897,897,897,898,098,198,3
Maksymalna temperatura działania [°C] 85858585858585
Maksymalne ciśnienie obiegu grzewczego [bar] 6666666
Zawartość wody [l] 10,114,214,218,322,426,530,6
Zużycie metanu G20 przy Qn [m³/godz.] 10,612,315,921,126,431,736,8
Zużycie gazu G25 przy Qn [m³/godz.] 12,314,318,424,636,736,942,8
Zużycie propanu przy Qn [kg/h] 7,89,011,615,519,423,327
CO przy maks. obciążeniu z 0% O2 [mg/kWh] 57425462715558
NOx przy maks. obciążeniu z 0% O2 [mg/kWh] 52393836444240
Napięcie zasilające / częstotliwość [V/Hz] 230 / 50230 / 50230 / 50230 / 50230 / 50230 / 50230 / 50
Stopień ochrony IP X5DX5DX5DX5DX5DX5DX5D

MODULEX EXT to wydajne centrum grzewcze dla wymagających instalacji

Minimalistyczna forma, wysoka moc, rozbudowana automatyka i możliwość pracy zespołowej sprawiają, że kocioł dobrze pasuje do nowoczesnych kotłowni w obiektach komercyjnych, usługowych i technicznych.

  • Gaz ziemny GZ50 / G20E
  • Propan G31P
  • Praca z powietrzem zewnętrznym
