Trójnik z rewizją 90° Ø80 TRR80-CZ1,2P SPKP Darco
Cena:
190,65 zł
Brutto
System odprowadzenia spalin do budowy przyłączy kominowych, wykonanych w całości ze stali czarnej o grubości 1,2 mm w gatunku DC01. Zalecany do odprowadzania spalin z kominków lub urządzeń grzewczych na pelet.
Dostawa w ciągu 30 dni

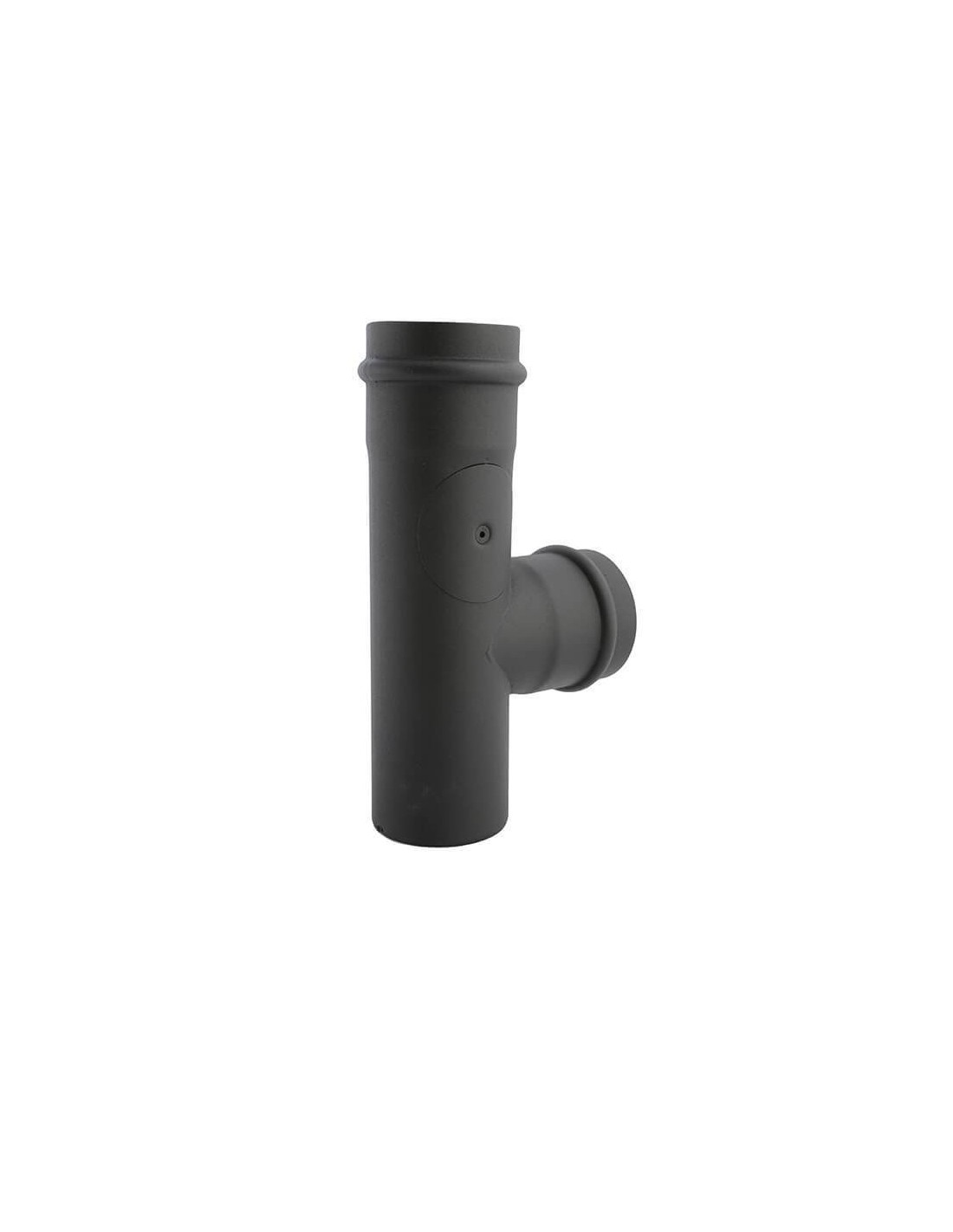

Trójnik z rewizją 90° Ø80 TRR80-CZ1,2P SPKP Darco
Trójnik z rewizją 90° Ø80 TRR80-CZ1,2P to element systemu SPKP Darco, który tworzy w przyłączu kominowym odgałęzienie pod kątem 90° i jednocześnie zapewnia dostęp rewizyjny do wnętrza przewodu. Dzięki rewizji łatwiej skontrolować i oczyścić przyłącze pieca lub kominka na pelet bez jego demontażu.
Trójnik ma średnicę 80 mm, wykonano go ze stali czarnej DC01 o grubości 1,2 mm i łączy się z resztą przyłącza kielichowo – z uszczelką z gumy silikonowej.
System przyłączy kominowych SPKP – materiał i połączenie kielichowe
Elementy systemu SPKP (System Przyłączy Kominowych do pieców na pelet) wykonane są w całości ze stali czarnej DC01 o grubości 1,2 mm. System przeznaczony jest do budowy przyłączy odprowadzających spaliny z kominków i urządzeń grzewczych na pelet, w których temperatura spalin może dochodzić do 250°C – to także maksymalna temperatura pracy ciągłej systemu.
Kolejne elementy łączy się, wsuwając nypel jednego elementu w roztłoczony kielich drugiego. Połączenie kielichowe daje szczelną i sztywną konstrukcję, a jego kierunek pozwala skroplinom spływać po ściankach przyłącza do miski. Uszczelka z gumy silikonowej osadzona w przetłoczeniu kielicha zapewnia szczelność przy nadciśnieniu spalin 200 Pa. Wszystkie elementy są malowane proszkowo czarną farbą wysokotemperaturową (do 400°C).
Dla kogo
Trójnik rewizyjny do przyłączy Ø80
To element dla instalatorów i właścicieli pieców na pelet, którzy chcą mieć w przyłączu Ø80 punkt kontrolny do przeglądów i czyszczenia. Na schemacie poniżej trójnik (poz. 2) współpracuje z miską z odpływem (poz. 1), do której spływają skropliny z przyłącza.
Rury, kolana i pozostałe elementy tej średnicy znajdziesz w kategorii systemy kominowe SPKP do pieców na pellet.
Schemat budowy przyłącza SPKP
Rysunek pokazuje przykładowe przyłącze zbudowane z elementów systemu SPKP – od miski z odpływem, przez trójnik, rury i kolano, po złączkę i rozetę.
6. Rozeta
5. Złączka męska
4. Kolano stałe 90°
3. Rura prosta 1000 (mm)
2. Trójnik 90°
1. Miska z odpływem
FAQ
Najczęstsze pytania
Jaki kąt ma odgałęzienie trójnika?
Odgałęzienie jest ustawione pod kątem 90°.
Do czego służy rewizja w trójniku?
Rewizja daje dostęp do wnętrza przyłącza, co ułatwia jego kontrolę i czyszczenie.
Jaka jest średnica trójnika?
Trójnik TRR80 ma średnicę 80 mm i pasuje do elementów Ø80 systemu SPKP Darco.
Do jakiej temperatury spalin można go stosować?
System SPKP jest przeznaczony do pracy ciągłej przy temperaturze spalin do 250°C.
Tabela rozwinięć i wymiarów
| Średnica DIN | 80 | 100 |
|---|---|---|
| Dz | 80.1 | 100.2 |
| Dk | 70.7 | 97.8 |
| Dw | 81.1 | 101.2 |
Wymiary
- Dzśrednica zewnętrzna rury [mm]
- Dwśrednica wewnętrzna rury [mm]
- Dkśrednica wewnętrzna kielicha [mm]
Przeznaczenie
D – przewody dymowe
- Materiał
- stal czarna DC01, grubość 1,2 mm
- Maks. temperatura pracy ciągłej
- 250°C
- Połączenie
- kielichowe z uszczelką z gumy silikonowej
- Szczelność
- przy nadciśnieniu spalin 200 Pa
- Wykończenie
- malowanie proszkowe farbą wysokotemperaturową (do 400°C), kolor czarny
- Przeznaczenie
- przyłącza kominowe pieców i kominków na pelet
