Co to jest nagrzewnica wodna i jak działa?
Nagrzewnica wodna to urządzenie grzewcze złożone z wymiennika ciepła i wentylatora, które ogrzewa powietrze za pomocą gorącej wody z instalacji centralnego ogrzewania. Woda grzewcza płynie przez rury wymiennika, oddaje ciepło lamelom, a wentylator wymusza przepływ powietrza przez te lamele i wtłacza ciepłe powietrze do pomieszczenia.
Źródłem gorącej wody może być kocioł gazowy, kocioł na paliwo stałe, pompa ciepła lub sieć ciepłownicza. Nagrzewnica nie wytwarza ciepła sama z siebie – korzysta z energii już dostarczonej przez inne źródło. Dzięki temu nagrzewnice wodne są tańsze w eksploatacji niż nagrzewnice elektryczne, bo nie zamieniają prądu na ciepło, tylko wykorzystują wodę jako nośnik energii.
Budowa typowej nagrzewnicy wodnej
Typowa nagrzewnica wodna składa się z wymiennika miedziano-aluminiowego, wentylatora osiowego lub promieniowego, obudowy oraz zestawu przyłączy hydraulicznych. Niektóre modele mają wbudowany termostat, inne wymagają podłączenia zewnętrznego sterownika.
Wymiennik zbudowany jest z rurek miedzianych, przez które płynie woda, oraz lamel aluminiowych zwiększających powierzchnię wymiany ciepła. Wentylator montowany jest za wymiennikiem lub w jego obudowie – zależnie od modelu i producenta.
Jak dobrać nagrzewnicę wodną do pieca
Dobór nagrzewnicy wodnej do pieca polega na dopasowaniu mocy urządzenia do zapotrzebowania cieplnego pomieszczenia przy rzeczywistych parametrach wody grzewczej dostępnej z kotła. Moc nagrzewnicy podawana w katalogu zawsze dotyczy konkretnej temperatury zasilania i powrotu – inne wartości dadzą inną, zwykle niższą moc rzeczywistą.
Temperatura zasilania i powrotu
Temperatura zasilania i powrotu wody bezpośrednio decyduje o mocy grzewczej nagrzewnicy. Producenci podają parametry typu 80/60°C lub 70/50°C jako warunki referencyjne pomiaru mocy w karcie katalogowej.
Jeśli kocioł gazowy kondensacyjny pracuje w niższych temperaturach, na przykład 55/45°C, nagrzewnica dobrana przy założeniu 80/60°C odda znacznie mniej ciepła niż w karcie. Dlatego przy wyborze urządzenia trzeba zawsze sprawdzić tabelę mocy w funkcji temperatury wody i dobrać model z zapasem, jeśli źródło ciepła pracuje w niższych parametrach.
Moc nagrzewnicy a zapotrzebowanie cieplne
Moc nagrzewnicy powinna pokrywać straty ciepła pomieszczenia przy najniższej planowanej temperaturze zewnętrznej. Przy doborze warto doliczyć zapas na wymianę powietrza oraz straty wynikające z otwierania bram czy drzwi w warsztatach i halach.
Dobrym rozwiązaniem jest zamontowanie kilku mniejszych nagrzewnic rozmieszczonych w różnych częściach hali zamiast jednej dużej jednostki. Takie rozwiązanie daje równomierniejszy rozkład temperatury i większą elastyczność sterowania poszczególnymi strefami.
Jak połączyć nagrzewnicę wodną z kotłem lub pompą ciepła
Nagrzewnicę wodną łączy się z instalacją grzewczą poprzez dwa przyłącza hydrauliczne – zasilanie i powrót – oraz zestaw zaworów regulujących przepływ wody. Prawidłowe podłączenie wymaga także układu sterowania, który reguluje pracę wentylatora i przepływ wody w zależności od temperatury w pomieszczeniu.
Zawory i zawór trójdrogowy
Zawór trójdrogowy pozwala regulować ilość gorącej wody trafiającej do wymiennika, co umożliwia precyzyjne sterowanie mocą grzewczą nagrzewnicy. Zawór odcinający na zasilaniu i powrocie umożliwia odłączenie urządzenia do serwisu bez konieczności opróżniania całej instalacji.
W instalacjach z kilkoma nagrzewnicami warto zastosować zawory równoważące, które zapewniają równomierny rozdział przepływu wody między poszczególne urządzenia. Brak takiej regulacji powoduje, że nagrzewnice bliżej źródła ciepła pracują z pełną mocą, a te dalsze odbierają za mało ciepłej wody.
Sterownik i termostat pomieszczeniowy
Termostat pomieszczeniowy steruje pracą nagrzewnicy na podstawie temperatury panującej w ogrzewanym pomieszczeniu. Po osiągnięciu zadanej temperatury termostat wyłącza wentylator lub zamyka zawór, ograniczając dopływ ciepłej wody.
Bardziej zaawansowane sterowniki pozwalają na programowanie harmonogramów pracy, co jest przydatne w warsztatach i halach używanych tylko w określonych godzinach. Taki sterownik może też obsługiwać kilka nagrzewnic jednocześnie, synchronizując ich pracę z jednym źródłem ciepła.
Podłączenie do kotła gazowego, kotła na paliwo stałe i pompy ciepła
Nagrzewnicę wodną można podłączyć niemal do każdego źródła ciepła wyposażonego w instalację wody grzewczej, w tym do kotła gazowego, kotła na paliwo stałe czy pompy ciepła. Jeśli planujesz wymianę starego źródła ciepła, warto rozważyć kocioł gazowy kondensacyjny, który zapewnia stabilną temperaturę zasilania i wysoką sprawność współpracy z nagrzewnicami wodnymi.
W przypadku pompy ciepła istotne jest sprawdzenie, czy urządzenie potrafi osiągnąć temperaturę zasilania wymaganą przez nagrzewnicę przy niskich temperaturach zewnętrznych. Pompy ciepła pracujące w niższych temperaturach zasilania wymagają zazwyczaj nagrzewnic o większej powierzchni wymiennika, by uzyskać tę samą moc grzewczą co przy współpracy z kotłem.
Zastosowania nagrzewnic wodnych

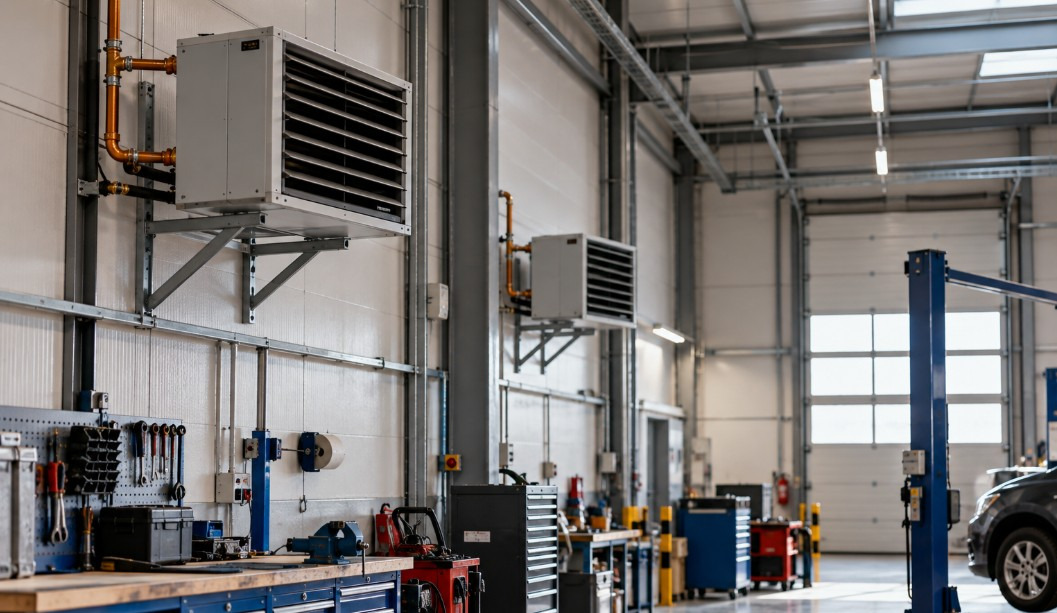

Nagrzewnice wodne sprawdzają się wszędzie tam, gdzie istnieje już instalacja centralnego ogrzewania z gorącą wodą, a potrzebne jest szybkie i równomierne ogrzanie dużej kubatury powietrza. Najczęściej montuje się je w warsztatach, halach produkcyjnych i magazynowych oraz obiektach rolniczych.
Nagrzewnica wodna do warsztatu
Nagrzewnica wodna do warsztatu to rozwiązanie, które pozwala szybko podnieść temperaturę w pomieszczeniu bez budowy osobnej instalacji grzewczej, jeśli warsztat ma już dostęp do kotła lub pompy ciepła. Montaż nagrzewnicy jest prostszy i tańszy niż budowa tradycyjnej instalacji grzejnikowej, a efekt grzewczy odczuwalny jest niemal natychmiast po włączeniu wentylatora.
W warsztatach samochodowych i stolarskich ważne jest też odpowiednie rozmieszczenie nagrzewnicy, by strumień ciepłego powietrza nie kolidował z miejscami pracy wymagającymi stabilnej temperatury, na przykład stanowiskiem lakierniczym.
Hale i obiekty rolnicze
W halach produkcyjnych i obiektach rolniczych nagrzewnice wodne pozwalają ogrzać duże powierzchnie przy stosunkowo niskich kosztach eksploatacji, zwłaszcza w połączeniu z kotłem na paliwo stałe lub pompą ciepła. W kurnikach, chlewniach i innych obiektach inwentarskich istotna jest też możliwość precyzyjnego sterowania temperaturą, co ułatwia utrzymanie odpowiednich warunków dla zwierząt.
Pełną ofertę modeli o różnych mocach i wymiarach znajdziesz w kategorii nagrzewnica wodna, gdzie można porównać parametry techniczne poszczególnych urządzeń.
Ochrona przed zamarzaniem wymiennika
Ochrona przed zamarzaniem wymiennika jest konieczna w nieogrzewanych obiektach, gdzie temperatura może spaść poniżej zera, a instalacja wodna nagrzewnicy pozostaje napełniona wodą. Zamarznięta woda w rurkach wymiennika rozsadza je od środka, co prowadzi do kosztownej awarii i konieczności wymiany całego wymiennika.
Podstawowym zabezpieczeniem jest termostat przeciwzamrożeniowy, który uruchamia pompę obiegową lub wentylator, gdy temperatura wymiennika spada do wartości granicznej. Innym rozwiązaniem jest zastosowanie glikolu w instalacji grzewczej obsługującej nagrzewnicę, co obniża temperaturę zamarzania czynnika. W obiektach używanych sezonowo warto też rozważyć opróżnienie instalacji wodnej na czas przerwy w eksploatacji.
Najczęściej zadawane pytania
Czy nagrzewnicę wodną można podłączyć do kotła na pellet?
Tak, nagrzewnicę wodną można podłączyć do kotła na pellet, ponieważ kocioł ten dostarcza gorącą wodę o parametrach zbliżonych do kotłów gazowych czy olejowych. Ważne jest jedynie sprawdzenie temperatury zasilania osiąganej przez kocioł i dobranie nagrzewnicy o odpowiedniej mocy przy tych parametrach.
Czy nagrzewnica wodna zużywa dużo prądu?
Nie, nagrzewnica wodna zużywa prąd jedynie do zasilania wentylatora, a nie do wytwarzania ciepła, dlatego jej zużycie energii elektrycznej jest niewielkie w porównaniu z nagrzewnicami elektrycznymi. Typowy pobór mocy wentylatora w zależności od modelu wynosi od kilkudziesięciu do kilkuset watów, podczas gdy samo ciepło pochodzi z wody grzewczej dostarczonej przez kocioł lub pompę ciepła.
Jak zabezpieczyć nagrzewnicę wodną przed zamarznięciem?
Nagrzewnicę wodną zabezpiecza się przed zamarznięciem poprzez montaż termostatu przeciwzamrożeniowego, stosowanie glikolu w instalacji lub opróżnienie wymiennika z wody na czas, gdy obiekt nie jest ogrzewany. Wybór metody zależy od tego, czy pomieszczenie jest użytkowane okresowo, czy stale, oraz od tego, czy instalacja obsługuje też inne odbiorniki ciepła.
