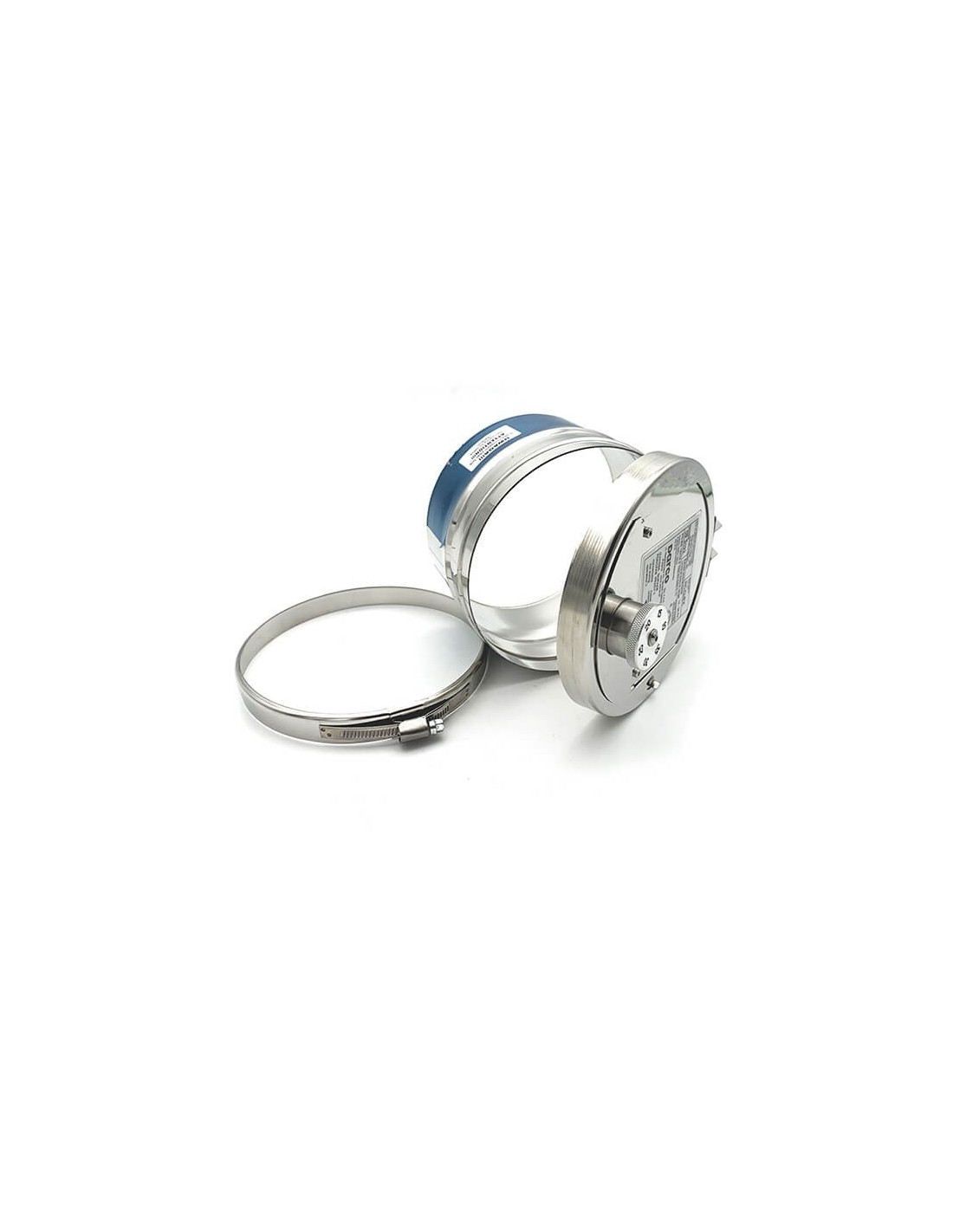

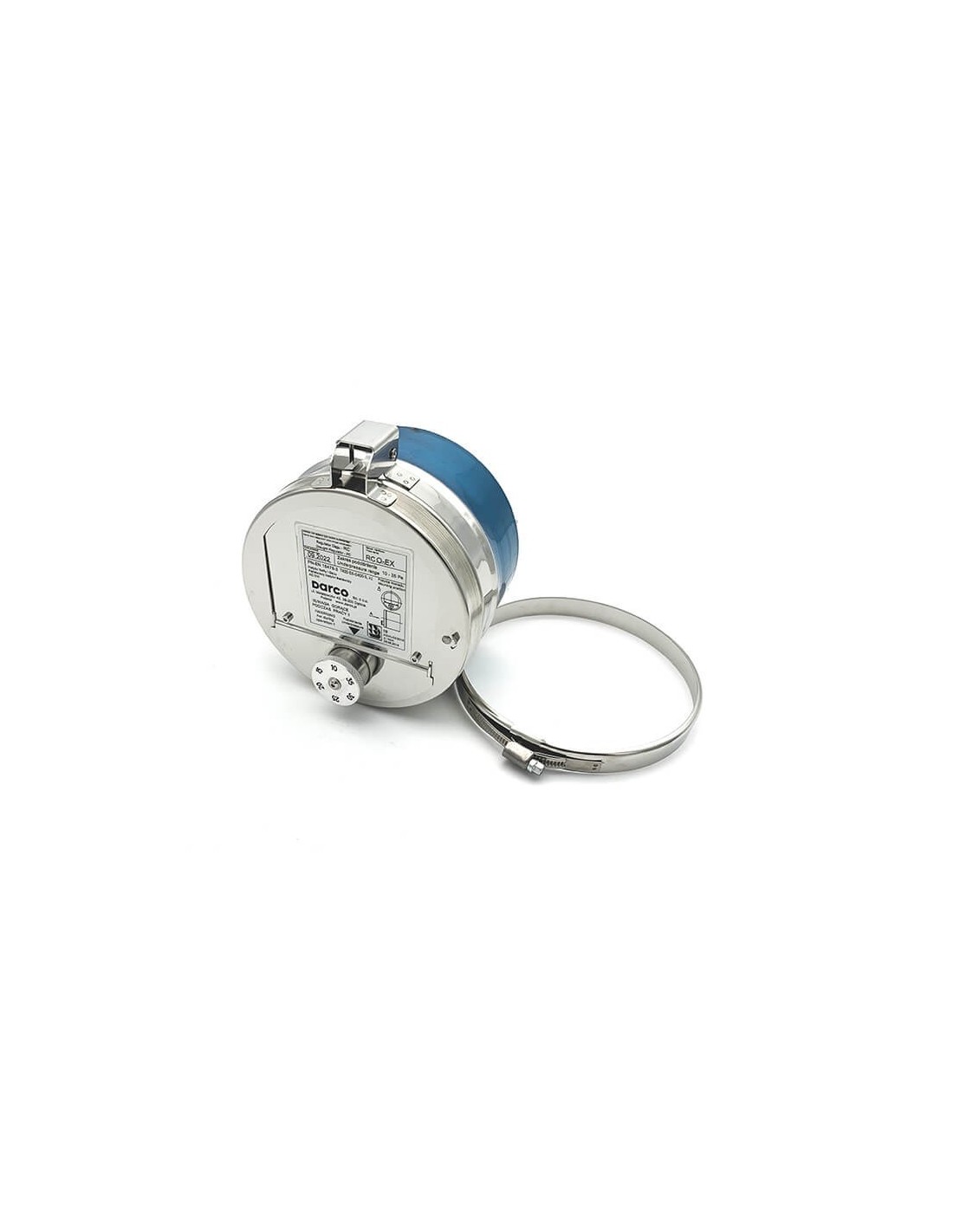

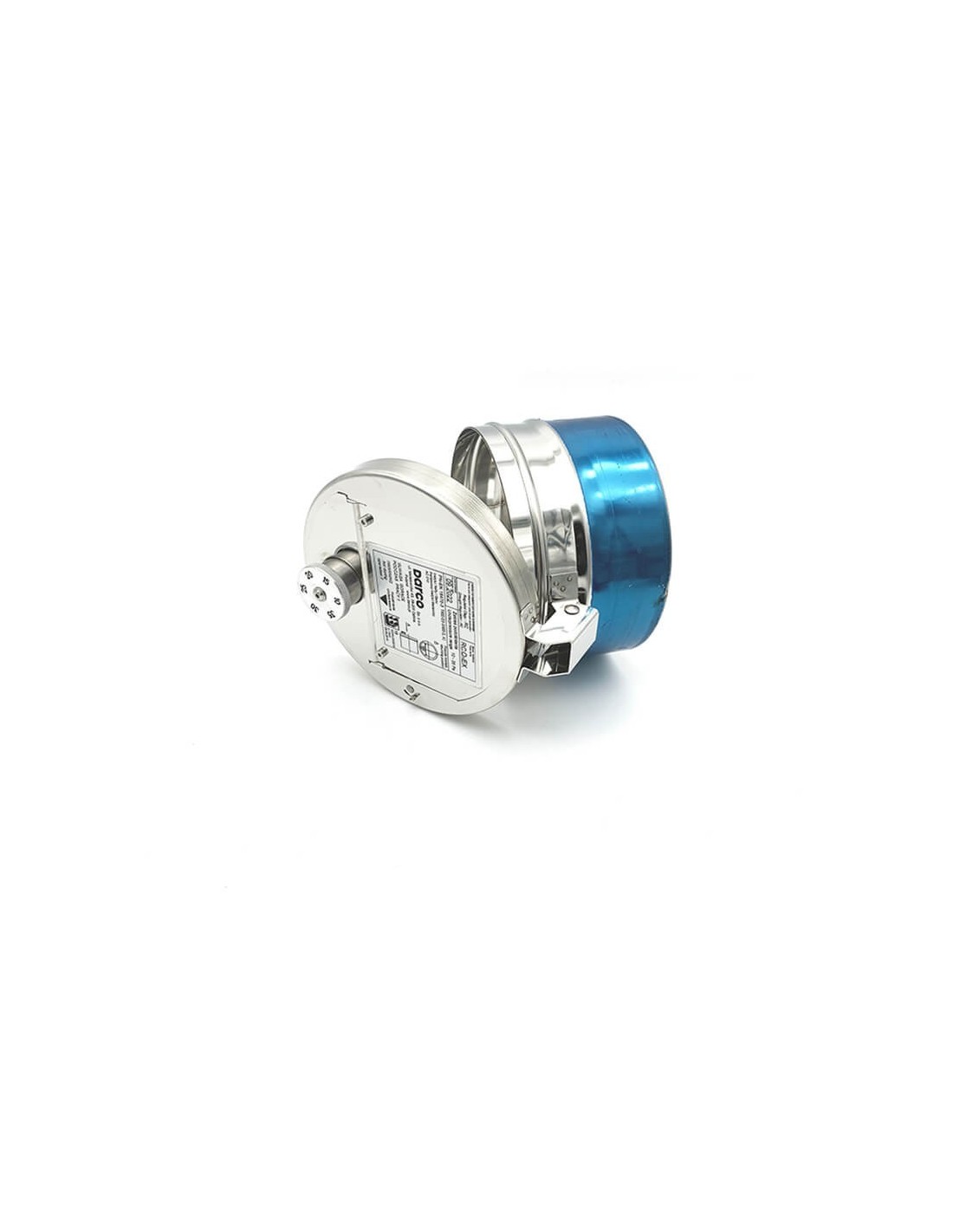

Regulator ciągu kominowego Ø 150 mm

Do jakich palników pasuje

• Palnik multiolejowy CTB 65
• Palnik multiolejowy CTB 80
• Palnik multiolejowy CTB 180
• Palnik multiolejowy CTB 400
• Palnik multiolejowy CTB 1000

Dla kogo

Kiedy warto zamontować regulator ciągu

Regulator przyda się właścicielom kotłowni z palnikami multiolejowymi CTB, w których ciąg kominowy bywa zbyt silny – zarówno w kominach dobranych prawidłowo, jak i przewymiarowanych, o zbyt dużym polu przekroju. Szczególnie dobrze sprawdza się tam, gdzie ciąg zmienia się wraz z warunkami atmosferycznymi, np. przy silnym wietrze.

Pozostałe części i wyposażenie dodatkowe znajdziesz w kategorii akcesoria do palników i kominów.

Jak działa regulator ciągu – film

Przeznaczenie i miejsce montażu

Regulator ciągu kominowego służy do zmniejszania zbyt dużego podciśnienia w przewodach kominowych, spalinowych i dymowych, które:

• występuje pomimo prawidłowego oszacowania pola przekroju poprzecznego przewodu kominowego,
• występuje przy zbyt dużym polu przekroju przewodu kominowego,
• jest wywołane chwilowymi zmianami warunków atmosferycznych, np. podmuchem wiatru.

Urządzenie można zamontować:

• na czopuchu łączącym piec z kominem,
• nad czopuchem,
• pod czopuchem.

Zasada działania

Przepustnica regulatora jest tak wyważona, że gdy w przewodzie kominowym powstanie zbyt duże podciśnienie, otwiera się i wpuszcza do niego powietrze. Podciśnienie spada, ponieważ:

• spaliny zostają schłodzone, co zmniejsza ciąg,
• rosną opory przepływu – przewód kominowy oprócz spalin musi dodatkowo przetransportować powietrze.

Wartość podciśnienia zmienia się, zmieniając wyważenie przepustnicy za pomocą pokrętła. Na pokrętle znajduje się podziałka do nastawy podciśnienia, a na etykiecie – znak wskazujący aktualnie ustawioną wartość.

Nastawa podciśnienia

Pokrętło ma znaczniki „+” i „−”. Ustawienie go w skrajnej pozycji „−” (do oporu) daje podciśnienie 10 Pa. Każde pół obrotu w przeciwnym kierunku zwiększa nastawę o 5 Pa: 15 Pa, 20 Pa, 25 Pa, 30 Pa, aż do 35 Pa w skrajnej pozycji „+”. Poglądowy schemat nastaw znajduje się na naklejce znamionowej regulatora.

Pozycje montażu

Uwagi dotyczące montażu i bezpieczeństwa

• Regulator musi znajdować się w tym samym pomieszczeniu co urządzenie grzewcze i pobierać powietrze z tego samego źródła, z którego urządzenie czerpie powietrze do spalania.
• W pomieszczeniu z regulatorem musi działać wentylacja grawitacyjna oraz nawiewnik o właściwym polu przekroju, doprowadzający powietrze z zewnątrz budynku. Montaż w pomieszczeniach bez wentylacji grawitacyjnej jest zabroniony.
• Zachowaj minimalne odległości od elementów łatwopalnych: od obudowy drzwi i podobnych części z materiałów palnych – min. 20 cm, od innych części wykonanych z materiałów palnych lub je zawierających – min. 40 cm.
• Niedopuszczalne jest dopalanie się spalin w czopuchu pieca i w kominie.
• Nie dopuszczaj do pożaru sadzy w kominie.
• Regulator nie może znajdować się na drodze spalin ani zakłócać ich przepływu.
